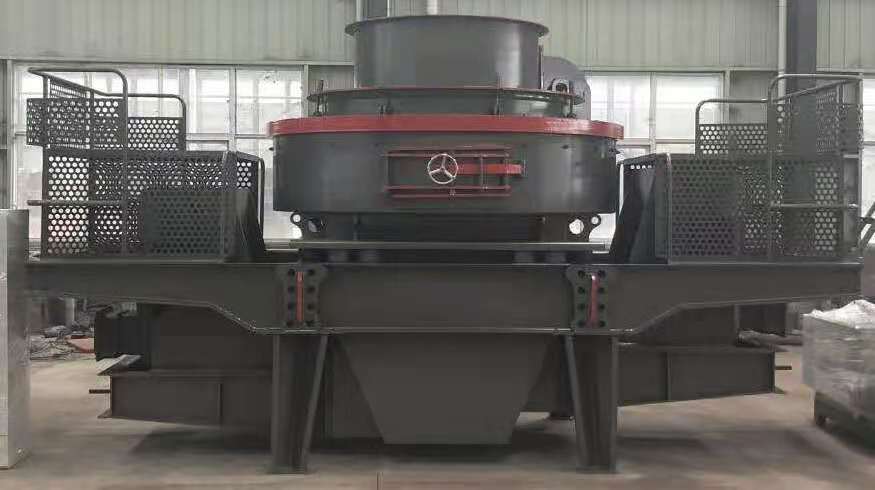

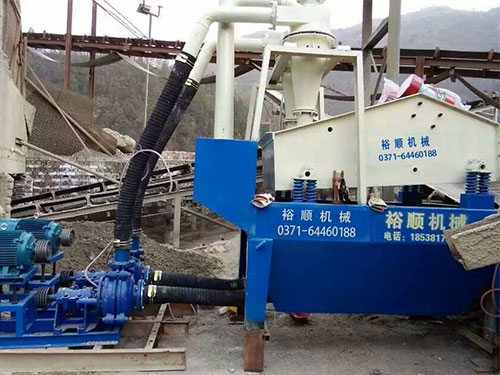

冲击式制砂机

功率:500qw/h

应用领域:泥石分离



全国销售热线:15517126188
产品介绍

工作原理

冲击式制砂机的工作原理,简单一点说是石打石的原理。让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的!而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的!

设备安装

安装时应将冲击式制砂机调平使其主轴与水平面垂直。碎石机上方应设置起吊设备,起吊设备能力按制沙机重量考虑,在制沙机上方应留有起吊空间,在制沙机一侧留适当空间,以备检修时用。

机器安装之前,按照装箱清单进行清点,检查各种件在运输过程中有无损伤,零部件及备件是否齐全。机器的调整破碎机在出厂前,制造厂已进行小时厂内运转,各部是正常的,尽管如此,在制沙机现场安装就位后,仍应进行检查检查润滑油管是否连接牢靠,试运转前应重新加一次油,加入美孚车用润滑。检查各部件连接,应牢固可靠,仔细检查叶轮上是否有异物,如有应及时排除。检查电动机接线是否正确。 电压是否正常在安装皮带之前,先启动电动机,旋向应与制砂机标牌方向一致即从给料口看,叶轮逆时针方向转动若与标牌方向相反,应调整电动机接线,使其旋向与标牌方向一致对于双电动机驱动主轴总成与两侧电机分别用相同数量三角胶带与主轴总成相连两侧三角胶带拉紧力应调节相同且平直。

工作特点

结构简单,造价低廉,运转平稳,节能,叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量,有效地解决了玻璃等原料破碎过程中的"铁污染"问题和钢渣破碎过程中的"卡钢"问题,巧妙的内部气流自循环消除了粉尘弥散。

设备结构

冲击式制砂机主轴总成安装在底座上,用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

破碎过程

物料由进料斗进入冲击式制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

技术参数

冲击式制砂机技术参数(一

型 号

VSI7611

VSI8515

VSI9526

VS1140

生产能力

t/h

瀑落与中心进料

120-180

200-260

300-380

450-520

全中心进料

60-90

100-130

150-190

225-260

入料尺寸(mm)

软料

<35

<40

<45

<50

硬料

<30

<35

<40

<45

转速(r/min

1700-1800

1520-1690

1360-1510

1180-1310

电动机型号

Y250M-4

Y280M-4

Y315M-4

Y315L2-4

双电机功率(kw

2*55

2*90

2*132

2*200

外型尺寸(长**高)mm

3600*2248*2533

4378*2350*2667

4640*2650*2800

5570*2900*3000

重量(kg

10

10

16

25.6

电源

AC380V.50HZ

润滑液压站

流量

6

双油泵电机功率

2*0.31

安全保护

双油泵互补保证供油;无油流,无油压自动停机;水冷降温;冬季电机加热启动。

外型尺寸(长**高)mm

820*520*1270

油箱加热器功率

2

冲击式制砂机技术参数(二)

型 号

5X7615

5X8522

5X9532

5X1145

生产能力

t/h

瀑落与中心进料

150-280

240-380

350-540

500-640

全中心进料

70-140

120-200

180-280

250-360

佳入料尺寸(mm)

软料

35

40

45

50

硬料

30

35

40

45

转速(r/min

1700-1900

1500-1700

1300-1510

1100-1310

双电机功率(kw

110-150

180-220

260-320

400-440

外型尺寸(长**高)mm

4100*2330*2330

4140*2500*2700

4560*2600*2900

5100*2790*3320

重量(kg

12.1

14.8

18.6

27.5

电源

380V.50HZ

稀油润滑站

双油泵电机功率

2*0.31kw

安全保护

双油泵互补保证供油;无油流自动停机;水冷降温;冬季电机加热启动。

油箱加热器功率

2KW

外型尺寸(长**高)mm

820*520*1270
